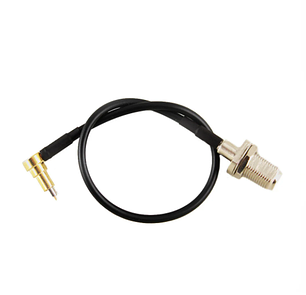

Антенний адаптер (pigtail) MS-156 тип F (Novatel MiFi 2200)

Коли потрібно під’єднати зовнішню антену до модема або роутера зі службовим роз’ємом MS-156, без правильного перехідника не обійтися. Саме для таких задач і створений pigtail MS-156 тип F — компактний RF-адаптер, який дозволяє коректно вивести сигнал із технічного порту пристрою на стандартний F-конектор. Це практичне рішення для підсилення мобільного інтернету в умовах слабкого покриття, щільної забудови або в приміщеннях із металевими перекриттями. Перехідник відкриває можливість використання потужних зовнішніх антен із F-роз’ємом, що значно розширює варіанти побудови ефективної антенної системи для 3G, 4G LTE та 5G.

Для чого використовується MS-156 — F?

Багато модемів та мобільних роутерів оснащені сервісним портом MS-156, який не призначений для прямого підключення стандартного антенного кабелю. Адаптер вирішує цю проблему, забезпечуючи:

• коректне фізичне та електричне з’єднання між пристроєм і антеною;
• стабільну передачу радіочастотного сигналу без критичних втрат;
• можливість інтеграції в існуючу кабельну інфраструктуру з F-конекторами.

Завдяки продуманій конструкції з мінімізованими RF-втратами, перехідник допомагає зберегти рівень сигналу навіть у високочастотних LTE та NR-діапазонах.

Технічні параметри:

• Тип: антенний адаптер (pigtail) MS-156 — F
• Імпеданс: 50 Ом
• Робочий діапазон частот: орієнтовно 698–2700 МГц і вище
• Сумісність із технологіями: 3G / 4G LTE / 5G
• Типовий VSWR: ≤ 1.5
• Матеріал контактів: метал із захисним покриттям від корозії
• Адаптер підтримує роботу з популярними коаксіальними кабелями, такими як RG-58 або RG-174, що дозволяє гнучко формувати довжину лінії відповідно до конкретного об’єкта.

Переваги використання:

• Надійний контакт — щільне прилягання роз’ємів забезпечує стабільну передачу сигналу без переривань.
• Зменшення втрат — конструкція оптимізована для зниження коефіцієнта стоячої хвилі та збереження потужності.
• Компактність — невеликі габарити не впливають на мобільність пристрою.
• Простий монтаж — підключення виконується швидко та не потребує спеціального інструменту.
• Стійкість до багаторазових підключень — роз’єми витримують регулярне використання без втрати якості контакту.

Сумісні моделі обладнання

Адаптер підходить для пристроїв із роз’ємом MS-156, зокрема:

• Huawei: EC5321, EC126, E153, EC167, E220, E226, EC1260, E1550, E171, E1750, E173
• Haier: CE81b
• ZTE: MF100, MF180, MF190, MF110, MF626, AC682

Антенний pigtail MS-156 тип F — це практичний інструмент для тих, хто будує стабільну систему мобільного зв’язку з використанням зовнішніх антен. Він дозволяє ефективно інтегрувати підсилення сигналу в уже наявне обладнання та отримати більш стабільне інтернет-з’єднання навіть у складних умовах прийому.
