DFS CDMA Tool: Прошивка 3G оборудования
Каждый современный программист или специалист технического направления, знаком с различными инженерными программами. Самой популярной у нас в стране является «DFS CDMA Tool». Если говорить о ней вкратце, то это специализированный программный компонент, который задействуется для прошивки (программации) оборудования. К таким устройствам относят 3G модемы, 3G WiFi роутеры, телефоны, смартфоны и планшеты, поддерживающие стандарт CDMA. ПО позволяет внести определённые настройки и данные, касаемо сети, в данную технику, к примеру, min, chap, akey, PRL-файл и многое другое. Также она позволяет разблокировать девайс, отвязать гаджет от сети провайдера, на котором он заблокирован, снять LOOK или SPC-код.
Освоить данный софт вполне несложно. Весь программный процесс полностью автоматизирован и не требует особых познаний в этой области. Основное количество всех операций «скрыто» от инженера, а весь интерфейс сведён, буквально, к нажатию пары кнопок. Многие операции, такие как разблокировка устройства или восстановление серийного номера осуществляется путём нажатия одной клавиши. Скрытые настройки основных алгоритмов не ограничивают действия программиста, а наоборот, открывают больше возможностей для работы с программой. С роутерами и модемами намного проще разобраться, а вот что касается телефонов и смартфонов, то тут могут появиться сложности. Среди основных функций DFS можно выделить:
- Разблокировка оборудование;
- Восстановление серийного номера;
- Смена программного обеспечение (полная или частичная);
- Определение CAVE;
- Программирование номера и настройка передачи данных;
- Работа с дисками RDriver Manager.
Рассмотрим простой пример с CDMA устройством. Отметим, что если вы хотите в результате быть подключенным к провайдеру Интертелеком, то вам необходимо иметь либо гаджет от этого оператора, либо от PeopleNet. Также нам пригодится специальный файл PRL, который хранит список всех каналов оператора. Дальше идут боле конкретные данные:
- Абонентский номер;
- Значение A-Key для авторизации 1-х и обычных голосовых звонков (для телефонов). В Интертелекоме он стандартный, но уникальным его делает ещё один дополнительный код, который генерируется из сочетания серийного номера и A-Key;
- Код MIN. Если это интернет-номер, тогда это будет номер, если это голосовой номер, тогда это будет генерация системы билинга;
- Значение SHAP-SS – очень важный показатель, отвечающий за авторизацию в стандарте EVDO. Параметр берётся из билинга.

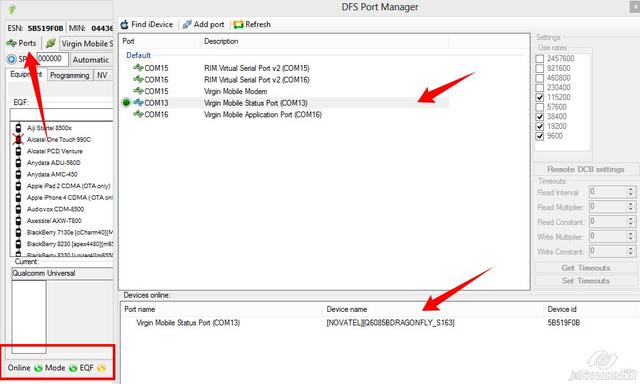

После того, как вы собрали все данные, можно приступать к работе. В начале мы имеем активный номер и привязанный к нему «серийник». Установив DFS из интернета вместе с сопутствующими файлами (а именно файл PRL). За пример взята модель Novatel: самая простая и понятная для программирования. Открывая программу, пропустите окно с регистрацией. Первым делом вы увидите достаточно запутанный интерфейс с кучей терминов и обозначений. Необходимо найти диагностический порт устройства (в нашем случае модема). Нажмите кнопку «Ports» и увидите перечень всех доступных портов. Среди них выбираете «Status Port». Ниже появится конкретно наш порт, а слева загорятся желтые и зеленые кружки. Этот сигнал значит, что программа видит гаджет. Можно идти дальше.

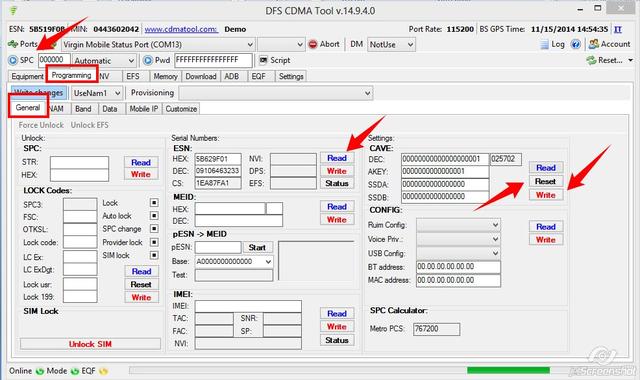

Вкладка «Programming» покажет код SPC, который состоит из шести нулей. Если там стоят другие цифры, тогда стоит обратиться к инженеру или программисту, так как это означает, что девайс залочен. Если всё нормально, тогда кликайте кнопку «Read» чтобы считать параметр ESN. Для того, чтобы получить A-Key нужно нажать «Reset». Значения сбросятся на нули, а в конце вручную заменить 0 на 1. Справа сгенерируется код, который записывает кнопкой «Write».

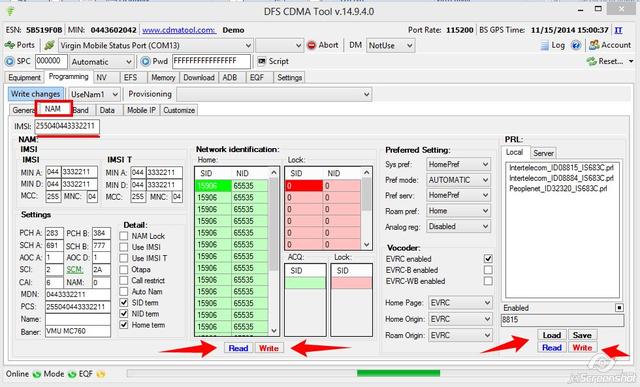

Далее идёт вкладка NAM. Здесь находятся данные за голосовые услуги и 1-х передачу данных. Осталось считать всё, что у нас есть и поменять собственный номер или MIN (если дело касается телефонов). Всё заполнение происходит так, как указано на картинке ниже. Запишите все изменения в поле PRL. Позже вы сможете найти его на рабочем столе после кнопки «Write».

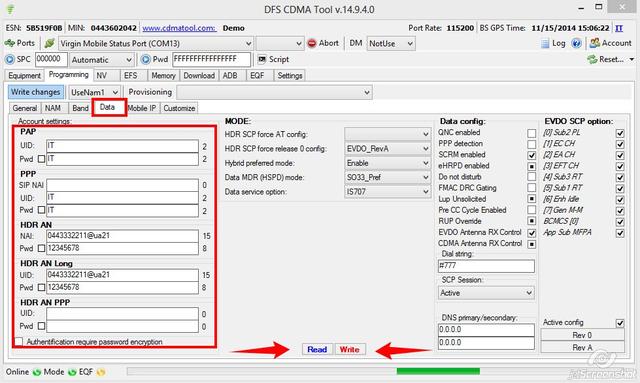

Подраздел «Data» пригодится для активации скоростного интернета. Всё происходит также, как и в предыдущем пункте. Считываем, вносим логин и пароль для доступа в интернет IT. На экране видны поля для номера и SHAP-SS. Записывая данные, обязательно соблюдайте регистр и последовательность букв и цифр. Далее следует завершающий этап.

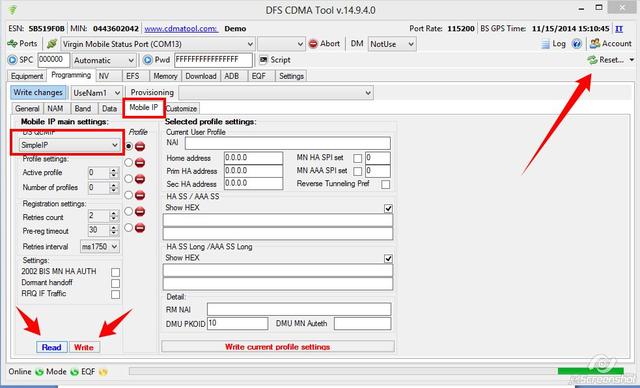

Последнее, что нужно сделать, находится во вкладке «Mobile IP». Здесь затрагивается лишь один параметр (если вы уже были в сети, он уже может быть изменён). Считываете значения, выставляете SimpleIP и запишите. Перезагрузите гаджет с помощью кнопки «Reset» в верхнем углу. После перезагрузки модем покажет, что есть доступ в сеть и подтвердит это зелёным светодиодом. Остаётся лишь создать подключение к интернету и приступить к работе в сети.
